精品视频免费久久久看,欧美日韩亚洲系列,亚洲专区免费

產(chǎn)品中心PRODUCTS

服務(wù)熱線

正文

當前位置：首頁 > 新聞中心 > 產(chǎn)品知識 > 正文

輕質(zhì)莫來石剛玉磚和輕質(zhì)高鋁磚哪個好？

發(fā)布時間：2021/2/20 15:22:16 點擊率：來源:保溫磚廠家作者：榮盛耐材

保溫磚可以保溫隔熱，節(jié)約能源，以氧化鋁為主的輕質(zhì)磚有：輕質(zhì)莫來石剛玉磚和輕質(zhì)高鋁磚等，這兩個產(chǎn)品保溫效果哪個好？下面先來了解一下，然后再說哪個產(chǎn)品好。

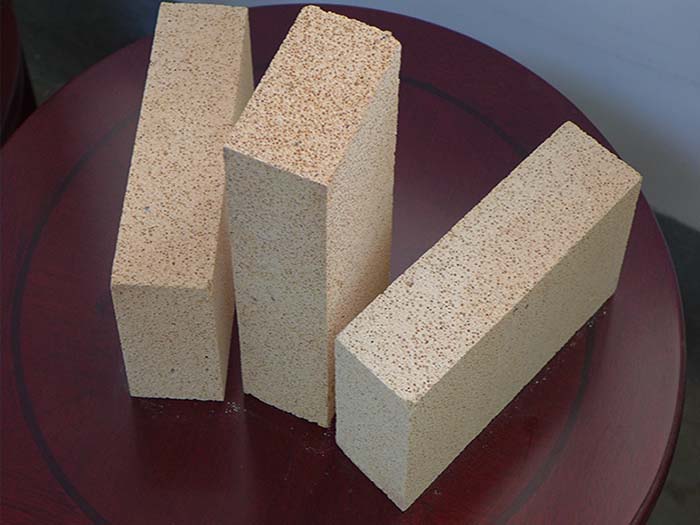

輕質(zhì)高鋁磚

也叫高鋁保溫磚。氧化鋁量大于48%，主要由莫來石和玻璃相或剛玉組成的輕質(zhì)耐火材料。容積密度0.45-1.2g/cm3空隙率66%-七十三%，抗壓強度高。耐熱震性較好；

一般用高鋁礬土熟料和少量粘土，經(jīng)磨細后用氣泡法或泡沫法以泥漿形式澆注，經(jīng)1300？溫度為1500℃。有時候，工業(yè)氧化鋁也可以用來代替部分磯土熟料，用于砌筑窯爐的內(nèi)襯和隔熱層，以及不受高溫熔融材料的強侵蝕和沖刷的部位。當直接接觸火焰時，表面接觸溫度不應(yīng)超過1350℃。

輕質(zhì)高鋁磚一般以高鋁礬土熟料為主要原料，添加少量粘土和粘結(jié)劑，按一定比例配比，通過混煉、發(fā)泡或氣體產(chǎn)生等方法，在輕質(zhì)高鋁礬土泥漿中澆注成型，干燥后脫模，高溫?zé)啤?/div>

輕質(zhì)高鋁磚生產(chǎn)過程中重要的環(huán)節(jié)就是配料和發(fā)泡，先要按照設(shè)計配方來控制原料的配比，其次要注意發(fā)泡工藝，使發(fā)泡氣孔均勻，便于輕質(zhì)高鋁磚生產(chǎn)后使用。

應(yīng)用說明

輕質(zhì)高鋁磚一般用作保溫磚，不與熔渣或熔融物直接接觸。高品質(zhì)的輕質(zhì)高鋁質(zhì)磚塊與熔體接觸溫度不超過1350℃。特定輕質(zhì)高鋁磚的使用應(yīng)按工藝設(shè)計要求進行規(guī)定。

二是輕質(zhì)高鋁磚受壓強度較差，因而承受不到較大的壓力，避免了磚體開裂。

當砌筑輕質(zhì)高鋁質(zhì)磚時，與輕質(zhì)泥配合使用。

儲存時，要做好防潮、防水處理。

輕質(zhì)莫來石剛玉磚

本品主要成分為氧化鋁，主晶相為莫來石相和剛玉晶相，具有較強的抗剝落能力。容積密度為1.5-1.7g/cm3，主要用于高溫隧道窯、抽屜窯襯里，高使用溫度可達1700℃，容積密度為1.5-1.7g/cm3。

原材料

以高檔剛玉為原料，加入部分α-Al2O3和高塑性低鐵粘土，在高溫下產(chǎn)生部分莫來石，以剛玉相為主晶相，莫來石相結(jié)合，以蘭晶石族為膨脹劑，使制品燒制后體積穩(wěn)定，可塑成型。用加料燃盡法生產(chǎn)的剛玉莫來石輕質(zhì)磚是將木屑、聚苯乙烯球、焦炭等可燃物的一部分加入配料中，燒成可燃物燃燒后會產(chǎn)生氣孔，從而降低磚的體積密度，用這種方法可以制成體積密度要求較低的輕質(zhì)磚。所用添加燃盡物為木屑和聚苯乙烯球，木屑經(jīng)1mm過濾，無雜質(zhì)；聚苯乙烯球粒直徑2~0.5mm，外觀潔白，顆粒均勻。

輕質(zhì)剛玉莫來石磚的成型和燒制。

造型

剛玉-莫來石輕質(zhì)磚主要采用擠壓泥漿成型。該產(chǎn)品的配方需要反復(fù)試驗。在生產(chǎn)過程中，先嘗試擠出一塊磚坯，對壞磚進行體積密度檢測，然后根據(jù)燒焦量和燒焦量，計算出成品磚的體積密度，本方法為磚坯體積密度檢測法。檢驗體積密度合格后即可投入生產(chǎn)，如檢驗體密不合格則及時回碾，添加易燃物或混合粉，合格后即可繼續(xù)生產(chǎn)。采用該方法檢測后，磚坯體密度合格率高，成品體積密度符合要求。經(jīng)過50~60℃干燥，24h再經(jīng)100~110℃干燥48~72h，干燥后磚坯中心殘留水分≤2.0%。

燒成

磚坯烘干后用梭式窯燒制。磚坯在裝前先進行預(yù)磨，根據(jù)燒成收縮率的大小將磚坯放低尺寸，可以減少燒后磨消量，節(jié)約原料，增加裝窯。裝窯時采用側(cè)裝法，有利于燃燒過程中可燃物的排除，裝窯時磚坯排列均勻，火道一致。燒制溫度為1600±10℃，8h保溫。

燒制過程中要注意以下幾點：

在燒成前，特別是300~600℃的時期是可燃物的燃燒階段，需要緩慢升溫，以利于可燃物的排放，否則會使可燃物發(fā)生碳化，磚身為黑色。

保溫階段，須按曲線規(guī)定的時間進行保溫，保溫時溫差較小，由于輕質(zhì)磚的保溫效果好，容易產(chǎn)生偏溫，保證各溫度點都在保溫溫度范圍內(nèi)才開始保溫。

放冷階段，放冷速度不得過快，否則容易造成磚塊炸裂。

冷加工。

燒制后的荒坯可按要求磨成不同形狀尺寸的磚型，磨制后的磚型外形整齊，尺寸準確。采用該方法生產(chǎn)的剛玉莫來石輕質(zhì)隔熱磚，可以制作出外形復(fù)雜、形制各異的異形磚，并保證其尺寸精準。

將所生產(chǎn)的剛玉莫來石輕磚進行外觀質(zhì)量檢驗及理化性能檢測，其外觀光潔，棱角分明，尺寸準確。

輕質(zhì)莫來石剛玉磚和輕質(zhì)高鋁磚哪個好？

兩種產(chǎn)品的價格和使用溫度不同，哪個產(chǎn)品好？主要看工況使用要求，1300度左右用輕質(zhì)高鋁磚，1700度左右用輕質(zhì)莫來石剛玉磚。

耐火材料出現(xiàn)開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產(chǎn)、研發(fā)服務(wù)多年，能解決高溫窯爐內(nèi)襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術(shù)交流。

上一篇：剛玉莫來石磚和高鋁磚的區(qū)別？
下一篇：輕質(zhì)高鋁磚導(dǎo)熱率是多少，比熱容是多少？

新聞推薦

鄭州榮盛窯爐耐火材料有限公司，專業(yè)的耐材生產(chǎn)廠家，提供定形及不定形耐火材料定制、施工服務(wù)，耐材加施工質(zhì)量更可靠！歡迎咨詢。

在線咨詢(7*24)

電話咨詢
