產(chǎn)品中心PRODUCTS
服務熱線
正文

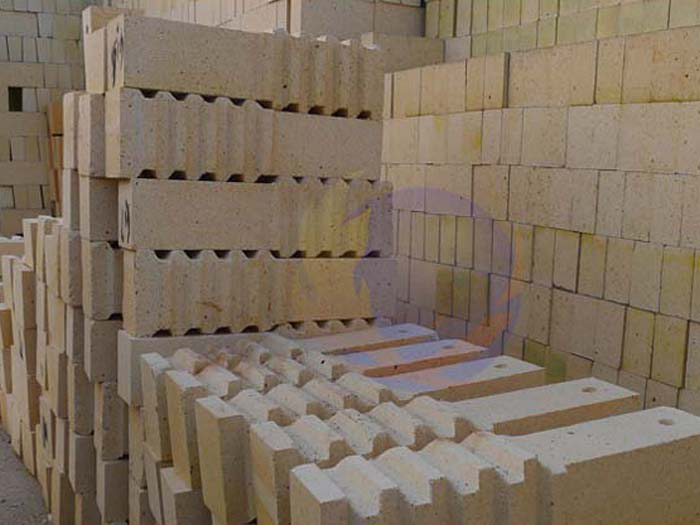

當前位置：首頁 > 新聞中心 > 行業(yè)動態(tài) > 正文 錨固磚又稱吊掛磚，選用高品質(zhì)原料，經(jīng)過機壓成型或澆筑成型，在經(jīng)過高溫燒結(jié)制成。
錨固磚具有強度高，抗沖刷性能好，耐剝落性高等特點。
高鋁質(zhì)錨固磚理化指標：
項目 | 指標 | ||
LM-55 | LM-65 | LM-75 | |
Al2O3 % | ≥55 | ≥65 | ≥75 |
顯氣孔率 % | ≤22 | ≤23 | ≤21 |
體積密度 g/cm3 | 2.3~2.5 | 2.45~2.7 | 2.6~2.95 |
常溫耐壓強度 MPa | ≥50 | ≥50 | ≥55 |
常溫抗拉強度 MPa | ≥4.0 | ≥4.0 | ≥4.2 |
加熱永久線變化 % 1500℃×2h | -0.4~+0.2 | -0.3~+0.2 | -0.3~+0.2 |
0.2MPa荷重軟化開始溫度 ℃ | ≥1450 | ≥1500 | ≥1520 |
高鋁質(zhì)錨固磚的氧化鋁含量在55%以上，高品質(zhì)的錨固磚氧化鋁含量可達到75%，這類磚體的荷重軟化溫度達到1550℃，屬于優(yōu)良的耐火磚產(chǎn)品。
錨固磚主要用于錨固耐火澆注料，錨固磚各項性能應和澆注料材質(zhì)一致，膨脹收縮一致，從而能和澆注料形成緊密結(jié)合，延長爐襯壽命。
錨固磚的砌筑要點如下幾條：
1.砌磚時要從兩面仔細涂抹泥漿，防止氣體從爐頂泄露；
2.應進行頂砌，保證砌縫尺寸，正確確定吊掛磚金屬件；
3.吊掛磚的吊掛部分不應有損傷；
4.一般使用空氣硬化泥漿；
5.爐子本體與吊掛磚之間應適當留膨脹縫隙。
錨固磚是新型涉及一種工業(yè)爐用錨固磚，特別是涉及一種工業(yè)爐爐頂用的錨固磚。一般包括吊掛端頭和錨固體構(gòu)成的柱體，開設在錨固體表面上的間隔分部凹槽，在錨固體的至少一個表面上沿長度方向設置筋條，設置筋條后，由于筋條的加固和牽拉作用，錨固體抗拉抗折強度明顯提高，凹槽處產(chǎn)生的應力在筋條處得到阻隔不能繼續(xù)傳遞，所以該種結(jié)構(gòu)的錨固磚不易發(fā)生斷裂。
因此，我們在使用澆注料的時候考慮到保證澆注料的穩(wěn)定性，常常配合使用錨固磚以增加施工結(jié)構(gòu)整體的緊密性，提高窯爐使用安全系數(shù)，延長窯爐使用壽命。
新聞推薦
在線咨詢(7*24)
電話咨詢
